游標卡尺的組成

      游標卡尺主要由下列幾部分組成

      (1)具有固定量爪的尺身，如圖2-2中的1。尺身上有類似鋼尺一樣的主尺刻度，如圖2―2中的6。主尺上的刻線間距為1mm。主尺的長度決定于游標卡尺的測量范圍。
      (2)具有活動量爪的尺框，如圖2-2中的3。尺框上有游標，如圖2―2中的8，游標卡尺的游標讀數值可制成為0.1；0.05和0.02mm的三種。游標讀數值，就是指使用這種游標卡尺測量零件尺寸時，卡尺上能夠讀出的最小數值。
      (3)在0～125mm的游標卡尺上，還帶有測量深度的深度尺，如圖2―1中的5。深度尺固定在尺框的背面，能隨著尺框在尺身的導向凹槽中移動。測量深度時，應把尺身尾部的端面靠緊在零件的測量基準平面上。
      (4)測量范圍等于和大于200mm的游標卡尺，帶有隨尺框作微動調整的微動裝置，如圖2―2中的5。使用時，先用固定螺釘4把微動裝置5固定在尺身上，再轉動微動螺
母7，活動量爪就能隨同尺框3作微量的前進或后退。微動裝置的作用，是使游標卡尺在測量時用力均勻，便于調整測量壓力，減少測量誤差。

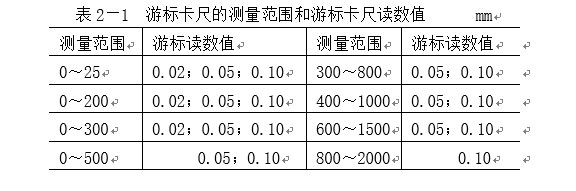

      目前我國生產的游標卡尺的測量范圍及其游標讀數值見表2-1。
